JSD grid coupling

Tanso is pleased to be able to provide quality grid couplings covering a large number of industry standard sizes and lengths. The Tanso grid style coupling has proven itself in performance and popularity over a wide range of applications.

Category

grid coupling

Support

086-0317-7773773

Get quotes

hiddenValue

Description

Tanso’s grid style coupling design has demonstrated its ability to dampen vibration by as much as 30% and can cushion shock loads that could cause damage to both the driving and driven equipment. The tapered grid spring design absorbs impact energy by spreading the energy out over the full length of the grid spring thus reducing the magnitude of the torque spikes.

The Tanso design uses a curved hub tooth profile which creates a progressive contact with the flexible grid spring as the application torque increases. This feature provides a more effective and efficient transmission of power in properly aligned couplings.

Tanso’s versatile design of industry standard hubs and grid springs for both horizontal and vertical cover styles allow Tanso couplings to be interchangeable with other industry standard grid couplings and components.

Proper grid coupling installation and maintenance can add to a longer coupling life. Grid spring replacement is simple and can be performed at a fraction of the cost and time of a complete coupling.

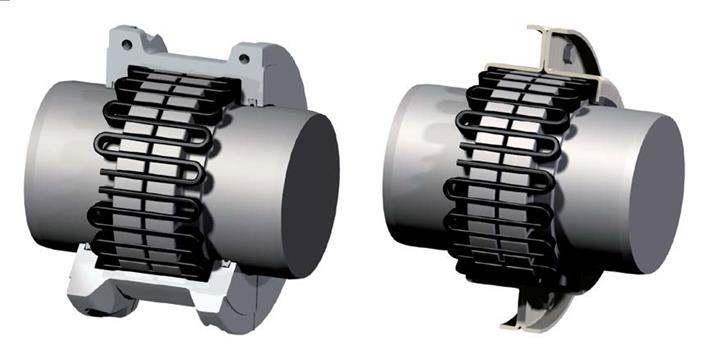

Principles

Positive protection against the damaging effects of shock loads, impact loads and vibration.

Tanso grid coupling is torsionally flexible. The circumferential flexibility is progressive due to the curved profile of the grooves – ‘state-of-the-art’ in resilient coupling design.

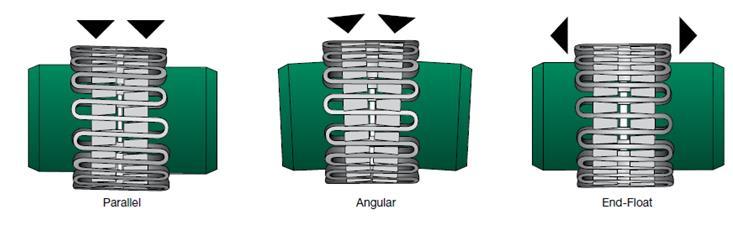

Accommodating Shaft Misalignment and End-Float

Tanso grid coupling will accommodate combinations of misalignment present at set-up or occurring during machine displacement, settlement, etc.

Limited End-Float kits are available on request.

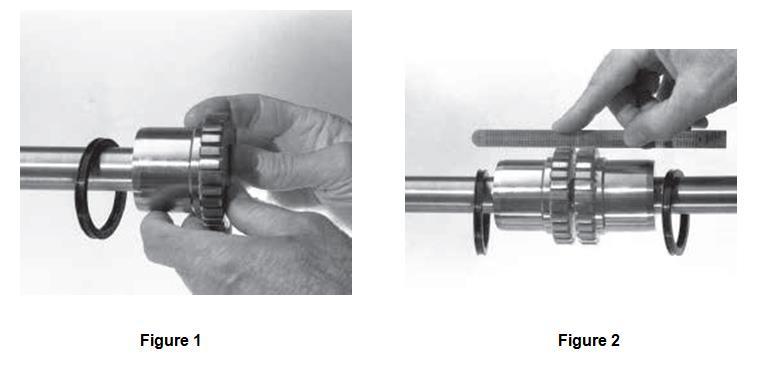

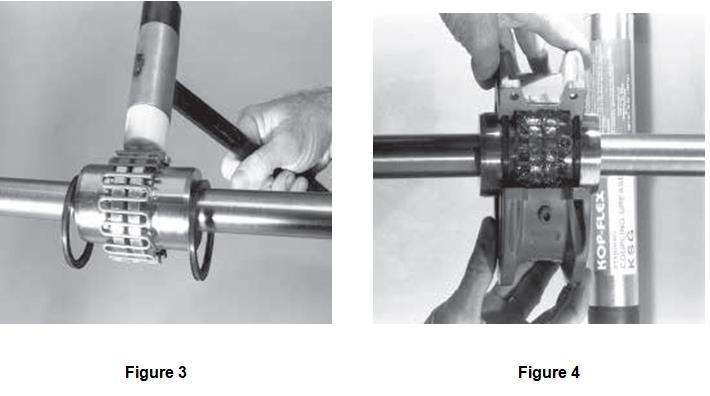

Installation

Features of JSS grid coupling:

1.Designed for ease of maintenance and grid spring replacement

2.High tensile grid springs ensure superior coupling performance and longer coupling life

3.Split covers allow for easy access to grid springs

4.Interchangeable with industry standard grid couplings

5. Offers additional BSE dimensions

6.Lightweight die-cast aluminum grid cover

Half Spacer Design –Horizontal Cover

Type	Nominal torque T_n/ N·m	Max speed [n] /r·min^-1	Bore diameter		Bore diameter		L₂		D	D₁	C	Mass m /kg
			d₁	d	L1	L	Min	Max
JSD1	45	3600	18、19		35	47	45	102	97	86	3	2.9
			20、22、24
			25、28	25、28
			30、32、35	—
JSD2	140		22、24		41			109	106	94		3.9
			25、28
			30、32、35、38	30、32、35
			40、42	—
JSD3	224		25、28		54	50			114	112		5.9
			30、32、35、38	30、32、35、38
			40、42、45、48、50、55、56	40、42
JSD4	400		32、35、38		60	60	56		135	125		8.98
			40、42、45、48、50、55、56	40、42、45、48、50
			60、63、65	—
JSD5	630		40、42、45、48		73	63	64	166	148	144		13.5
			50、55、56	50、55、56
			60、63、65、70、71、75	—
			80
JSD6	900		48、50、55、56		79	76			159	152		17.5
			60、63、65、70、71、75	60、63、65
			80、85	—
JSD7	1800		55、56		88	88	93	204	190	178		28.6
			60、63、65、70、71、75	60、63、65、70、71、75
			80、85、90、95	80
JSD8	3150	3600	65、70、71、75		100	98	93		211	210		42.9
			80、85、90、95	80、85、90、95
			100、110	—
JSD9	5600	2440	80、85、90、95	80、85、90、95	90	120	103	205	251	251	5	70.8
			100、110、120、125	100、110
			130	—
JSD10	8000	2250	90、95		104	127	106		270	270		95.7
			100、110、120、125	100、110、120
			130、140、150	—
JSD11	12500	2025	95		120	150	125		308	308	6	139
			100、110、120、125
			130、140、150	130、140
			160、170	—
JSD12	18000	1800	110、120、125		134	162	130		346	346		190
			130、140、150	130、140、150
			160、170、180	160、170
			190	—
JSD13	25000	1650	120、125		152	184	135		384	359	10	259
			130、140、150
			160、170、180	160、170、180
			190、200
JSD14	35500	1500	100、110、120、125		173	183	175	185	453	426		342.77
			130、140、150
			160、170、180
			190、200、220	190、200
			240、250	—
JSD15	50000	1350	110、120、125	120、125	186	198	180	205	501	457		434.48
			130、140、150
			160、170、180
			190、200、220
			240、250、260	—
			280	—
JSD16	63000	1220	125	—	220	216	194	224	566	527		641.96
			130、140、150
			160、170、180
			190、200、220
			240、250、260	240、250
			280、300、320	—
JSD17	90000	1100	100、110、120、125	—	249	239	202	247	630	590		859.88
			130、140、150
			160、170、180
			190、200、220
			240、250、260
			280、300、320	280
JSD18	125000	1050	110、120、125	—	276	259	207	267	676	660		1127.74
			130、140、150	150
			160、170、180
			190、200、220
			240、250、260
			280、300、320	280、300
			340、360	—
JSD19	160000	900	110、120、125	—	305	279	224	289	757	711		12.4
			130、140、150	—
			160、170、180	170、180
			190、200、220
			240、250、260
			280、300、320
			340、360、380	—
