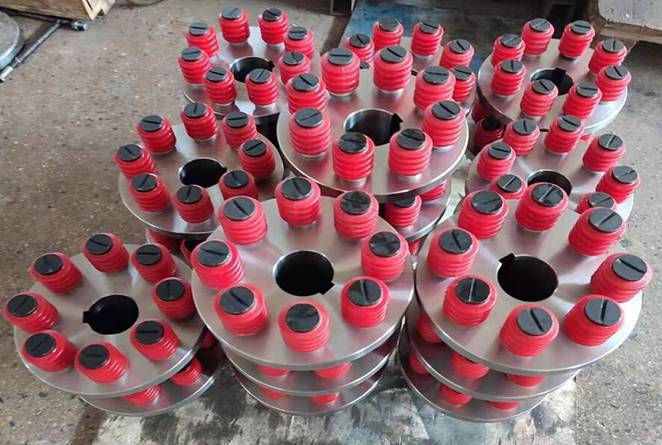

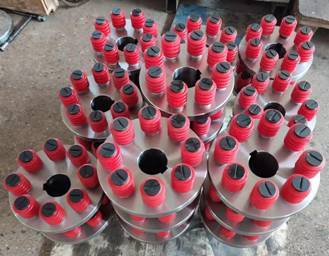

弹性套柱销联轴器结构比较简单，制造容易，不用润滑，不需要与金属硫化粘结，更换弹性套方便，不用移动半联轴器，具有一定补偿两轴相对偏移和减振缓冲性能。弹性套柱销联轴器适用于联接两同轴线的传动轴系。具有一定的补偿量和缓冲减震功能。工作温度-20°C- +70°C，传递扭矩125-16000N.M. 弹性套柱销联轴器曾经是我国应用最广泛的联轴器，早在20世纪50年代末期即已制订为机械部标准：JB 108-60弹性圈柱的销联轴器，是我国第一个部标准联轴器。 弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩，并压缩橡胶弹性套来传递转矩。适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。弹性套工作是受压缩变形，由于弹性套的厚度较薄，体积小，弹性变形有限，所以，弹性套柱销联轴器虽可补偿轴线位移和弹性，但轴线位移许用补偿量较少，弹性较弱。







（二）安装注意事项：



1. 安装前清理个零件（油污、铁销等杂物）；断开电气设备电源；将电机地脚螺栓松开，并将电机挪开一定的距离；清理被联接轴上的杂物（油脂、铁销等）；  准备好对应的扳手；



2. 将半联轴器2 套在设备或者设备轴上，方法同2.



3. 移动电机，将两个半联轴器对在一起。 两法兰面之间的距离



4. 现将半联轴器1 套在电机轴上，如果轴孔和电机轴为很小的间隙配合或者过盈配合，需要将该半联轴器加温到150-200°C，再装在电机轴上。



5. 将所有的注销拆下。
